自吸泵為什么可以自吸，離心泵需加自吸裝置才能自吸

作者：wjbf 來源：wj 發布時間：2019-03-09

自吸泵屬于離心泵的一種，與普通離心泵不同，自吸泵不需引水就可隨時啟停，且具備自吸功能，離心泵在使用前需要引水到泵腔，完成真空，才可正常運轉完成輸送。那么為什么自吸泵可以自吸，離心泵不可以直接自吸呢，原因在哪里呢？

一、自吸泵，就是在起動前不需灌水，借助于本身的裝置特性就能夠達到進口管路排氣灌水的效果。常用的自吸泵是指外混式離心自吸泵，根據葉輪旋轉使液體流向渦殼，從而使泵體形成真空，這樣自吸泵的單向閥就會打開，把液體從進口吸進來，并通過葉輪流道把液體輸送出去，這是自吸泵的工作原理。
二、自吸泵按作用原理分為：
1.氣液混合式（包括內混式和外混式）；
2.水環輪式；
3.射流式（包括液體射流和氣體射流）。
氣液混合式自吸泵的工作過程：由于自吸泵泵體的特殊結構，水泵停轉后，泵體內存有一定量的水，泵再次啟動后由于葉輪旋轉作用，吸入管路的空氣和水充分混合，并被排到氣水分離室，氣水分離室上部的氣體溢出，下部的水返回葉輪，重新和吸入管路的剩余空氣混合，直到把泵及吸入管內的氣體全部排出，完成自吸，并正常抽水。

三、離心泵基本原理
離心泵就是利用離心力工作的。當泵艙內充滿水時，葉輪在電機帶動下，飛快旋轉，水因為離心力，從中心向四周飛散，此時葉輪中心形成真空，外界的液體就會因為壓差，流向低壓的葉輪中，這樣就會源源不斷地將外界液體抽走。出口處不斷積累的液體形成高壓，可以從艙底排出至高處的舷旁閥。
四、普通離心泵與自吸泵的區別
1、起動前，自吸泵首次起動時要向泵體內注入一定量的起動循環水；而離心泵每次起動時剛需將進水管內及泵體內同時注滿水，或者用輔助裝置對進水管進行抽氣。
2、運行時，同樣性能參數的泵，一般自吸離心泵要比離心泵的效率低，汽蝕差。
3、裝置上，自吸離心泵在進水管下端只裝濾網而無底閥；而離心泵在進水管下端必須裝底閥或者在出口處配有抽氣裝置。

五、為什么離心泵需要自吸裝置？
從上面的解釋，應能看出，在葉輪旋轉時，只有“有質感”的東西才能從中心被甩往四周，以至于在中心形成明顯真空，顯然如果泵腔充滿空氣，無論旋轉多快，都不能形成真空。因此，離心泵工作前，都必須事先將泵腔充滿液體，這就是自吸裝置的由來。

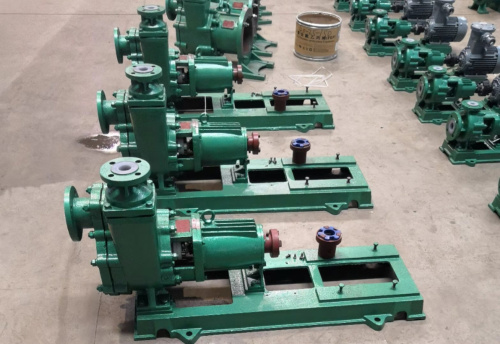

自吸泵

六、自吸裝置都有哪幾種形式？
1、利用壓縮空氣將泵殼抽真空引水；啟動泵前，在自吸裝置工作期間，出口側的閥要保持關閉，或者安裝一個彈簧作用的背壓閥，當出口壓力達到正常工作壓力60%左右自動打開，真空抽吸必須連接到泵吸口側高點，并且放置在吸入管形成氣腔。通常接一根減壓的壓縮空氣過來，利用文丘利管效應，讓泵殼內產生真空，充水，這種裝置允許離心泵短時間干轉。
2、自吸裝置是自帶真空泵，如下面這個應急消防泵自吸裝置，這一種缺點就是泵結構變復雜，體積增大，并且每次啟動都要確保上面的水罐充滿水。
