流量計工作原理及優缺點
作者：泵 來源：流量計 發布時間：2022-01-05
流量計：每種產品都有它特定的適用性，也都有它的局限性。按測量原理分為力學原理、熱學原理、聲學原理、電學原理、光學原理、原子物理學原理等。
按流量計的結構原理進行分類，有容積式流量計、差壓式流量計、浮子流量計、渦輪流量計、電磁流量計、流體振蕩流量計中的渦街流量計、質量流量計和插入式流量計。
按測量對象劃分，就有封閉管道和明渠兩大類；按測量目的又可分為總量測量和流量測量，其儀表分別稱作總量表和流量計。總量表測量一段時間內流過管道的流量，是以短暫時間內流過的總量除以該時間的商來表示，實際上流量計通常亦備有累積流量裝置，做總量表使用，而總量表亦備有流量發訊裝置。因此, 以嚴格意義來分流量計和總量表已無實際意義。
一、按測量原理分類
1.力學原理：屬于此類原理的儀表有利用伯努利定理的差壓式、轉子式；利用動量定理的沖量式、可動管式；利用牛頓第二定律的直接質量式；利用流體動量原理的靶式；利用角動量定理的渦輪式；利用流體振蕩原理的旋渦式、渦街式；利用總靜壓力差的皮托管式以及容積式和堰、槽式等等。
2.電學原理：用于此類原理的儀表有電磁式、差動電容式、電感式、應變電阻式等。
3.聲學原理：利用聲學原理進行流量測量的有超聲波式、聲學式(沖擊波式)等。
4.熱學原理：利用熱學原理測量流量的有熱量式、直接量熱式、間接量熱式等。
5.光學原理：激光式、光電式等是屬于此類原理的儀表。
6.原子物理原理：核磁共振式、核幅射式等是屬于此類原理的儀表。
7.其它原理：有標記原理(示蹤原理、核磁共振原理)、相關原理等。
二、按流量計結構原理分類
按當前流量計產品的實際情況，根據流量計的結構原理，大致上可歸納為以下幾種類型：

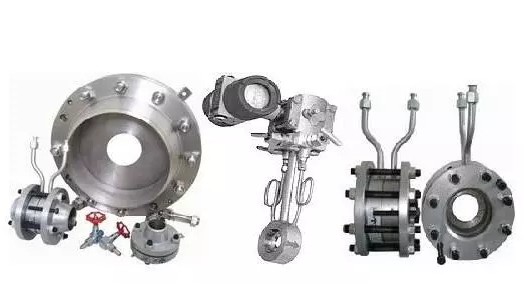

1差壓式流量計
差壓式流量計是根據安裝于管道中流量檢測件產生的差壓、已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。
差壓式流量計由一次裝置(檢測件)和二次裝置(差壓轉換和流量顯示儀表)組成。通常以檢測件形式對差壓式流量計分類，如孔板流量計、文丘里流量計、均速管流量計等。
二次裝置為各種機械、電子、機電一體式差壓計、差壓變送器及流量顯示儀表。它已發展為三化(系列化、通用化及標準化)程度很高的、種類規格龐雜的一大類儀表，它既可測量流量參數，也可測量其它參數(如壓力、物位、密度等)。
差壓式流量計的檢測件按其作用原理可分為:節流裝置、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。
檢測件又可按其標準化程度分為二大類：標準的和非標準的。
所謂標準檢測件是只要按照標準文件設計、制造、安裝和使用，無須經實流標定即可確定其流量值和估算測量誤差。
非標準檢測件是成熟程度較差的、尚未列入國際標準中的檢測件。
差壓式流量計是一類應用廣泛的流量計，在各類流量儀表中其使用量占位。近年來，由于各種新型流量計的問世，它的使用量百分數逐漸下降，但目前仍是最重要的一類流量計。
